AutoCAD Map 3D
AutoCAD Map 3D предоставляет инженерам, проектировщикам, картографам, геодезистам и специалистам по ГИС возможности прямого доступа к разным форматам данных САПР и ГИС, их редактирования, визуализации и анализа в знакомой среде AutoCAD.
В основе – платформа AutoCAD AutoCAD Map 3D представляет собой последнюю версию AutoCAD, дополненную набором инструментов для работы с геопространственными данными. Программа содержит все функциональные возможности AutoCAD , а это означает, что вы работаете в проверенной и надежной среде, считающейся стандартом де-факто во всех отраслях промышленности.
Функциональные возможности AutoCAD Map 3D
Системы географических координат

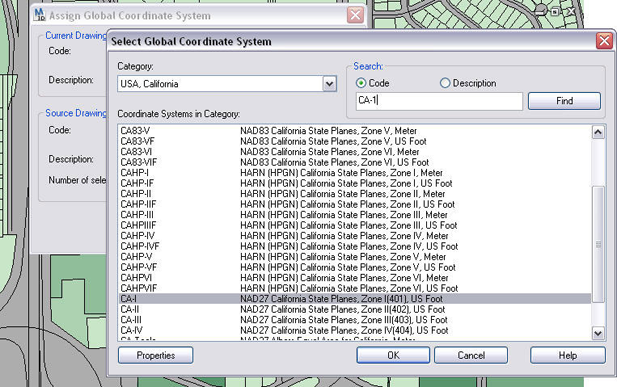

Вы можете выбрать любую из более чем 4 тысяч мировых систем координат, либо создать свою собственную. Такие функции, как линейное и нелинейное трансформирование, а также отслеживание координат облегчат привязку проектных данных, подготовленных в AutoCAD.

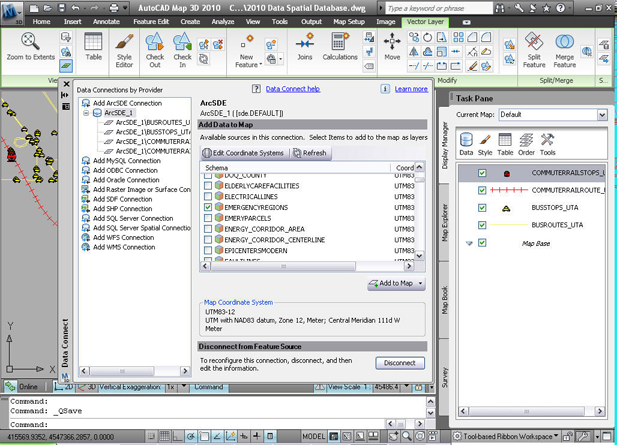

Прямой доступ к данным

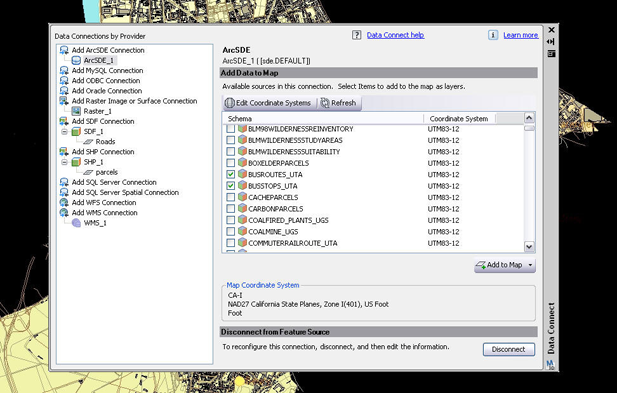

Прямой доступ к данным в AutoCAD Map 3D реализован при помощи технологии Feature Data Object (FDO). Эта технология имеет открытый исходный код и обеспечивает работу с геопространственными данными во множестве форматов. Программа позволяет работать с аэрофото- и спутниковыми снимками, в том числе в форматах Mr.SID, ECW, файлами TIFF с геопривязкой, имеет доступ к картографическим сервисам WMS и WFS в Интернет. Прямой доступ осуществляется без преобразования данных, что гарантирует их целостность.
Обмен данными

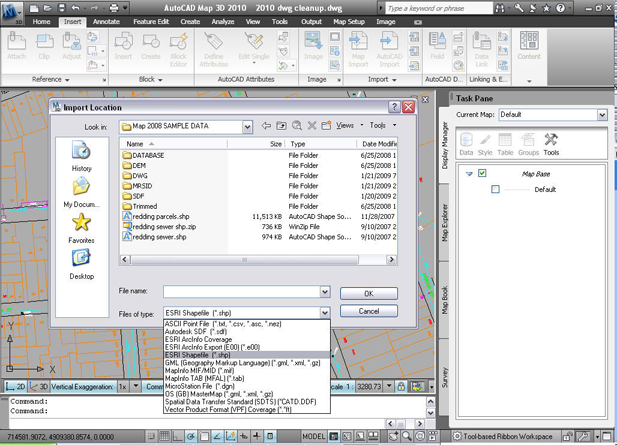

AutoCAD Map 3D взаимодействует со многими распространенными САПР и ГИС. Вы можете считывать, сохранять и преобразовывать данные в стандартных САПР- и ГИС-форматах. Полученные из других программ данные можно сохранить в DWG-файле, преобразовать и записать в другой файл, или передать в базу геопространственных данных.
Автоматизированная корректировка данных

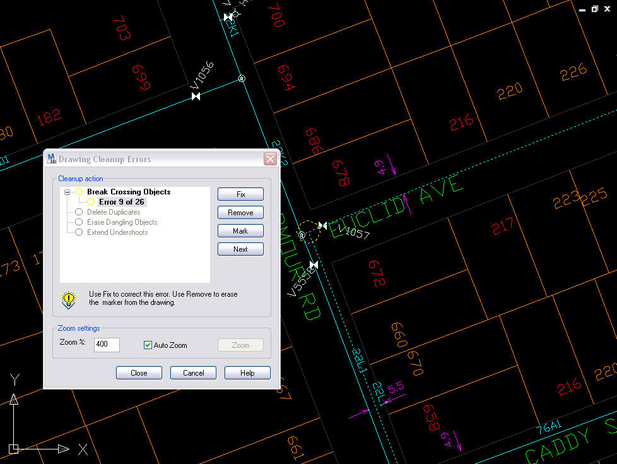

Исправление ошибок черчения и оцифровки выполняется с помощью автоматизированных команд. Так производится удаление повторяющихся объектов, корректировка недоводов и висячих объектов. После этого данные можно беспрепятственно использовать в ГИС и картографических программах.

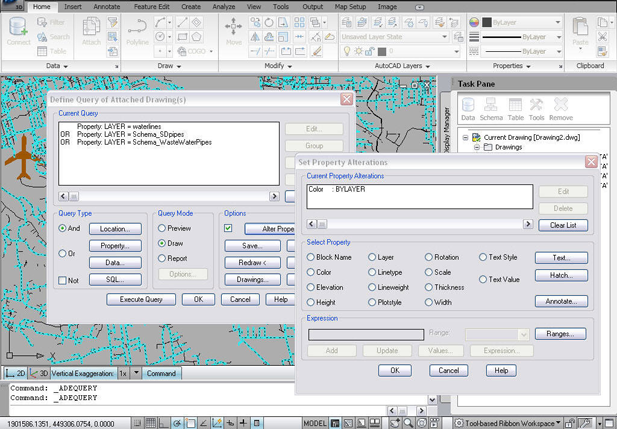

Запросы в файлах DWG
Используя механизм запросов, несколько пользователей могут одновременно получать, просматривать и редактировать одни и те же файлы DWG и карты, а также осуществлять поиск в них. Запросы позволяют получить информацию о компонентах файла: количество, типы, данные и классы объектов, таблицы символов. Вы можете изменить заданные в САПР свойства объектов, такие как слой, цвет, тип и вес линий.
Редактирование картографических данных в САПР
Данные, доступ к которым осуществляется по технологии FDO, могут редактироваться обычными командами AutoCAD, такими как ПОЛРЕД, ОБРЕЗАТЬ, РАЗОРВАТЬ, СОЕДИНИТЬ, ПОДОБИЕ, УДЛИНИТЬ, ПОВЕРНУТЬ, ПЕРЕНЕСТИ. Они также могут копироваться и вставляться через буфер обмена. Для редактирования полигональных объектов появились новые функции разделения и слияния.

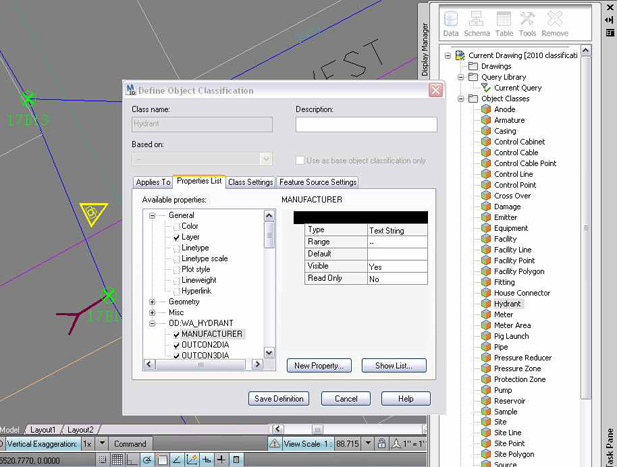

Классификация

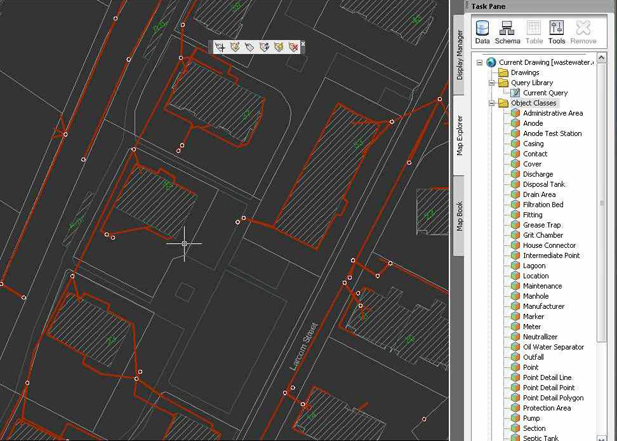

Классификация упорядочивает объекты чертежа по их реальным прототипам (дороги, участки, кабели, трубы и т.п.). При создании объекта с помощью этой функции он автоматически принимает свойства и значения своего класса. При этом как для существующих, так и для вновь создаваемых данных обеспечивается целостность и соответствие.
Координатная геометрия (КГ)
Команды работы с координатной геометрией предназначены для точного размещения и создания компонентов, полученных традиционными методами топографической съемки. Построение поверхностей естественного рельефа осуществляется с помощью разнообразных методов координатной геометрии: «Румб и расстояние», «Азимут и расстояние», «Угол и расстояние», «Угол поворота и расстояние», «Ортогональность и смещение», «Румб и румб», «Расстояние и расстояние» и «Обратный отчет».
Топосъемка

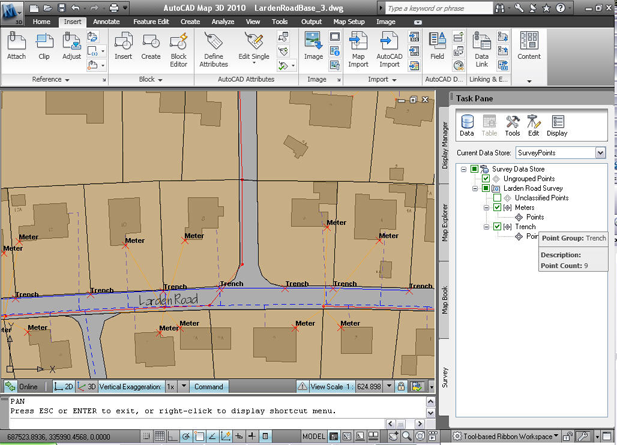

Команды AutoCAD Map 3D позволяют собирать данные в различных форматах и строить карты на их основе. AutoCAD Map 3D обеспечивает организацию, управление и эффективное использование данных, полученных при топосъемке.
Создание стилизованных карт
Вы легко можете получать стилизованные карты, визуально информирующие о зонах обслуживания, разделении на районы, типах землепользования, давности прокладки трубопроводов и их диаметрах, и т.п. Существуют функции, формирующие легенды по расположенным вдоль кривых текстовым меткам со значениями, взятыми из атрибутов, а также сшивающие кривые и сегменты вместе. Свойство прозрачности позволяет формировать плавные переходы, а используемые стили можно сохранить и применять в последующих проектах.
Средства анализа

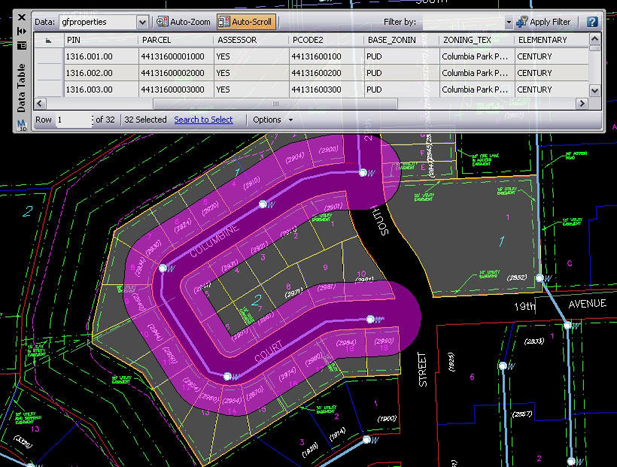

Средства картографического анализа помогают решить множество проблем, связанных с обработкой данных и принятием решений. Вы можете устанавливать связи между векторными и табличными данными, создавать тематические карты, формировать топологии, готовить отчеты, производить буферизацию и поиск оптимального пути и т.п. Встроенные в AutoCAD Map 3D картографические функции обеспечивают удобную визуализацию для проектов и карт.
Поверхности и 3D визуализация

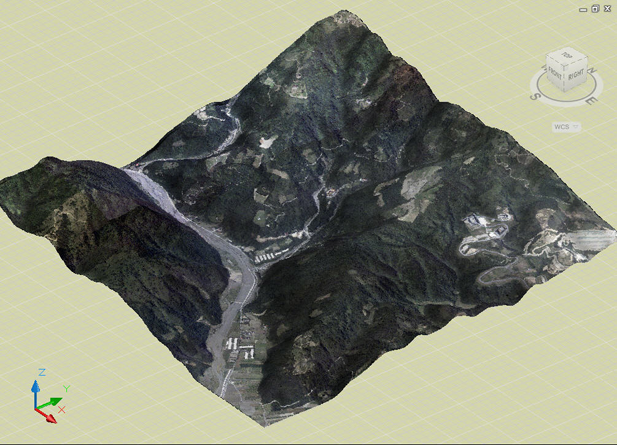

Программа позволяет анализировать большие объемы топографической информации, в том числе цифровые модели рельефа и файлы ESRI GRID. Из них извлекаются сведения о высотных отметках, уклонах и направлениях, формируются горизонтали, определяется затенение одних участков местности другими. Существуют функции для комбинирования топографических данных, аэрофотоснимков и векторной геометрии. Результатом их применения являются фотореалистичные 3D изображения, которые можно публиковать в формате 3D DWF для просмотра в бесплатной программе Autodesk Design Review.
Интеграция с базами данных
В AutoCAD Map 3D реализована поддержка взаимодействия с базами данных. Объекты из САПР можно легко добавлять в такие популярные базы данных, как Microsoft Access, а также в реляционные БД – Oracle, Microsoft SQL Server и MySQL (без дорогостоящего связующего ПО), а также подключить к БД, управляемым из ESRI ArcSDE.
Создание и редактирование метаданных
Отдача от вложений средств в пространственные данные гарантируется благодаря средствам для создания и редактирования метаданных (схема «кто, что, когда, где, зачем и как»). Метаданные публикуются в стандартных форматах, среди которых — ISO 19115, ISO 19139 и FGDC. Автоматическое формирование метаданных позволяет легко обмениваться данными с другими специалистами как внутри организации, так и за ее пределами.
Мощные API-интерфейсы
В AutoCAD Map 3D имеются богатые возможностями .NET-интерфейсы прикладного программирования (API), с помощью которых можно создавать собственные функции и автоматизировать типовые процедуры. В дополнение к этому, AutoCAD Map 3D и Autodesk MapGuide Enterprise имеют общий картографический API и используют общую FDO-технологию доступа к данным. Это позволяет унифицировать приложения по бизнес-логике и исходному коду. Подробнее о применении API-интерфейсов AutoCAD Map 3D и Autodesk MapGuide API для адаптации продуктов под свои потребности можно узнать в Центрах разработчиков приложений для AutoCAD Map 3D и Autodesk MapGuide Enterprise.
Отраслевые инструментальные комплекты
Инструментальные комплекты для AutoCAD Map 3D позволяют повысить производительность работы и внедрить стандартизацию данных среди инженеров, работающих над проектами сетей водоснабжения, канализации и электроснабжения. Эта возможность доступна только для участников программы подписки.
